膜材料一般分PVC、PTFE和ETFE膜三大類。

    PVC膜是以聚酯纖維作基材，覆以PVC形成的；

    PTFE膜材的基材是玻璃纖維；而ETFE膜則是沒有基材，直接成膜。

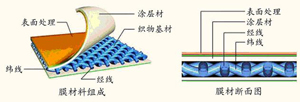

    用于膜結(jié)構(gòu)建筑中的膜材是一種具有強(qiáng)度，柔韌性好的薄膜材料，是由纖維編織成織物基材，在其基材兩面以樹脂為涂層材所加工固定而成的材料，中心的織物基材分為聚酯纖維及玻璃纖維，而作為涂層材使用的樹脂有聚氯乙烯樹脂（PVC）、硅酮(silicon)及聚四氟乙烯樹脂（PTFE），織物基材及涂層材分別具有影響下列的功能性質(zhì)。

    織物基材——抗拉強(qiáng)度，抗撕裂強(qiáng)度，耐熱性，耐久性，防火性。

    涂 層 材——耐候性，防污性，加工性，耐水性，耐品，透光性。

    膜結(jié)構(gòu)所用膜材料由基布和涂層兩部分組成.基布主要采用聚酯纖維和玻璃纖維材料;涂層材料主要聚氯乙烯和聚四氟乙烯。常用膜材為聚酯纖維覆聚氯乙烯（PVC）和玻璃纖維覆聚聚四氟乙烯（Teflon）。

    PVC材料的主要特點(diǎn)是強(qiáng)度低、彈性大、易老化、徐變大、自潔性差，但價(jià)格便宜，容易加工制作，色彩豐富，抗折疊性能好。為改善其性能，可在其表面涂一層聚四氟乙烯涂層，提高其抗老化和自潔能力，其壽命可達(dá)到15年左右。

    Teflon材料強(qiáng)度高、彈性模量大、自潔、耐久耐火等性能好，但它價(jià)格較貴，不易折疊，對(duì)裁剪制作精度要求較高，壽命一般在30年以上，適用于永久建筑�！�

    PVC膜材在材料及加工上都比PTFE膜便宜，且具有材質(zhì)柔軟，易施工的優(yōu)點(diǎn)。但在強(qiáng)度、耐用年限、防火性等性能上較PTFE膜差。

    PVC膜材是由聚脂纖維織物加上PVC涂層（聚氯乙烯）而成，一般建筑用的膜材，是在PVC涂層材的表面處理上，涂以數(shù)micron厚的壓克力樹脂(acrylic)，以改善防污性。但是，經(jīng)過數(shù)年之后就會(huì)變色、污損、劣化。一般PVC膜的耐用年限，依使用環(huán)境不同在5~8年。為了改善PVC膜材的耐侯性，近年來已研發(fā)出以氟素系樹脂于PVC涂層材的表面處理上做涂層,以改善其耐侯性及防污性的膜材。

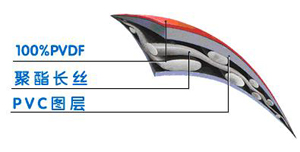

    PVDF是二氟化樹脂（Polyvinylidene Fluoride）的略稱，在PVC膜表面處理上加以PVDF樹脂涂層的材料稱為PVDF膜。PVDF膜與一般的PVC膜比較，耐用年限改善至15~20年左右。

    膜材的正確選定應(yīng)考慮其建筑的規(guī)模大小、用途、形式，使用年限及預(yù)算等綜合因素后決定。
